硬盘结构,主引导记录MBR,硬盘分区表DPT,主分区、扩展分区和逻辑分区,电脑启动过程

硬盘结构
硬盘有很多盘片组成,每个盘片的每个面都有一个读写磁头。如果有N个盘片。就有2N个面,对应2N个磁头(Heads),从0、1、2开始编号。每个盘片的半径均为固定值R的同心圆再逻辑上形成了一个以电机主轴为轴的柱面(Cylinders),从外至里编号为0、1、2……。每个盘片上的每个磁道又被划分为几十个扇区(Sector),通常的容量是512byte,并按照一定规则编号为1、2、3……形成Cylinders×Heads×Sector个扇区。



主引导扇区
主引导扇区位于整个硬盘的0柱面0磁头1扇区{(柱面,磁头,扇区)|(0,0,1)},bios在执行自己固有的程序以后就会jump到MBR中的第一条指令。将系统的控制权交由mbr来执行。主引导扇区主要由三部分组成:主引导记录 MBR(Master Boot Record或者Main Boot Record)、硬盘分区表 DPT(Disk Partition Table)和结束标志字三大部分组成。


对于硬盘而言,一个扇区可能的字节数为128×2n (n=0,1,2,3)。大多情况下,取n=2,即一个扇区(sector)的大小为512字节。在总共512byte的主引导记录中,MBR的引导程序占了其中的前446个字节(偏移0H~偏移1BDH),随后的64个字节(偏移1BEH~偏移1FDH)为DPT(Disk PartitionTable,硬盘分区表),最后的两个字节“55 AA”(偏移1FEH~偏移1FFH)是分区有效结束标志。

主引导记录MBRmaster boot record
主引导记录中包含了硬盘的一系列参数和一段引导程序。其中的硬盘引导程序的主要作用是检查分区表是否正确并且在系统硬件完成自检以后引导具有激活标志的分区上的操作系统,并将控制权交给启动程序。MBR是由分区程序(如Fdisk)所产生的,它不依赖任何操作系统,而且硬盘引导程序也是可以改变的,从而能够实现多系统引导。

硬盘分区表DPTDisk Partition Table
硬盘分区表占据MBR扇区的64个字节(偏移01BEH--偏移01FDH),可以对四个分区的信息进行描述,其中每个分区的信息占据16个字节。具体每个字节的定义可以参见硬盘分区结构信息。



结束标志字
结束标志字55,AA(偏移1FEH- 偏移1FFH)是MBR扇区的最后两个字节,是检验主引导记录是否有效的标志。


电脑启动过程

  • 系统开机或者重启。
  • BIOS 加电自检 ( Power On Self Test -- POST )。BIOS执行内存地址为 FFFF:0000H 处的跳转指令,跳转到固化在ROM中的自检程序处,对系统硬件(包括内存)进行检查。
  • 读取主引导记录(MBR)扇区。当BIOS检查到硬件正常并与 CMOS 中的设置相符后,按照 CMOS 中对启动设备的设置顺序检测可用的启动设备。BIOS将相应启动设备的第一个扇区(也就是MBR扇区)读入内存地址为0000:7C00H 处。
  • 检查0000:7DFEH-0000:7DFFH(MBR的结束标志位)是否等于 AA55H,若不等于则转去尝试其他启动设备,如果没有启动设备满足要求则显示"NO ROM BASIC"然后死机。
  • 当检测到有启动设备满足要求后,BIOS将控制权交给相应启动设备。启动设备的MBR将自己复制到0000:0600H处, 然后继续执行。
  • 在主分区表中搜索标志为活动的分区,也就是检验磁盘分区表DPT的首字节是不是80H。如果检测到80H,则表示该分区为活动分区,将该活动分区的第一个扇区(操作系统引导记录区,Dos Boot Recorder,DBR)读入内存地址 0000:7C00H 处。
  • 检查0000:7DFEH-0000:7DFFH(DBR的结束标志位)是否等于 AA55H, 若不等于则显示 : "Missing Operating System" 然后停止。
  • 当检测到有分区满足要求后,MBR将控制权交给相应的活动分区。

for short:
BIOS -> 硬盘MBR -> 活动分区DBR -> 操作系统

主引导扇区与硬盘分区

从主引导扇区的结构可以知道,它仅仅包含一个64个字节的硬盘分区表。由于每个分区信息需要16个字节,所以对于采用MBR型分区结构的硬盘(其磁盘卷标类型为MS-DOS),最多只能识别4个主要分区。所以对于一个采用此种分区结构的硬盘来说,想要得到4个以上的主要分区是不可能的。这里就需要引出扩展分区了。扩展分区也是Primary partition的一种,但它与主分区的不同在于可以划分为无数个逻辑分区。

扩展分区中逻辑驱动器的引导记录是链式的。每一个逻辑分区都有一个和MBR的分区表结构类似的扩展引导记录(EBR),其分区表的第一项指向该逻辑分区本身的引导扇区,第二项指向下一个逻辑驱动器的EBR。对于Windows系统而言,一般都是只划分一个主分区给系统,剩余的部分全部划为扩展分区。

蓝色是主分区;绿、红、紫是逻辑分区;灰色包含着逻辑分区是扩展分区;



扩展分区表项的内容

扩展分区表项 分区表项的内容 第一个项 包括数据的开始地址在内的与扩展分区中当前逻辑驱动器有关的信息 第二个项 有关扩展分区中的下一个逻辑驱动器的信息,包括包含下一个逻辑驱动器的EBR的扇区的地址。如果不存在进一步的逻辑驱动器的话,该字段不会被使用 第三个项 未用 第四个项 未用


reference:
http://zh.wikipedia.org/zh-cn/%E4%B8%BB%E5%BC%95%E5%AF%BC%E6%89%87%E5%8C%BA
www.raid-recovery.org/Article/sjhfdoc/200404/1.htmlwww.pcguide.com/ref/hdd/file/structPartitions-c.html
www.msexchange.org/tutorials/Disk-Geometry.html

GPT磁盘与MBR磁盘区别

(转)GPT磁盘与MBR磁盘区别

摘要:   Windows 2008磁盘管理器中,在磁盘标签处右击鼠标,随磁盘属性的不同会出现“转换到动态磁盘”,“转换到基本磁盘”“转换成GPT磁盘”,“转换成MBR磁盘”等选项,在此做简单介绍。部分资料参照网络上的资源。



基本磁盘与动态磁盘
    磁盘的使用方式可以分为两类:一类是“基本磁盘”。基本磁盘非常常见,我们平时使用的磁盘类型基本上都是“基本磁盘”。“基本磁盘”受26个英文字母的限制,也就是说磁盘的盘符只能是26个英文字母中的一个。因为A、B已经被软驱占用,实际上磁盘可用的盘符只有C~Z 24个。另外,在“基本磁盘”上只能建立四个主分区(注意是主分区,而不是扩展分区);另一种磁盘类型是“动态磁盘”。“动态磁盘”不受26个英文字母的限制,它是用“卷”来命名的。“动态磁盘”的最大优点是可以将磁盘容量扩展到非邻近的磁盘空间。
    动态硬盘,是指在磁盘管理器中将本地硬盘升级得来的。动态磁盘与基本磁盘相比,最大的不同就是不再采用以前的分区方式,而是叫做卷集(Volume),卷集分为简单卷、跨区卷、带区卷、镜像卷、RAID-5 卷。基本磁盘和动态磁盘相比,有以下区别:
    1、卷集或分区数量。动态磁盘在一个硬盘上可创建的卷集个数没有限制。而基本磁盘在一个硬盘上只能分最多四个主分区。
    2、磁盘空间管理。动态磁盘可以把不同磁盘的分区创建成一个卷集,并且这些分区可以是非邻接的,这样的大小就是几个磁盘分区的总大小。基本磁盘则不能跨硬盘分区并且要求分区必须是连续的空间,每个分区的容量最大只能是单个硬盘的最大容量,存取速度和单个硬盘相比也没有提升。
    3、磁盘容量大小管理。动态磁盘允许我们在不重新启动机器的情况下调整动态磁盘大小,而且不会丢失和损坏已有的数据。而基本磁盘的分区一旦创建,就无法更改容量大小,除非借助于第三方磁盘工具软件,比如PQ Magic。
    4、磁盘配置信息管理和容错。动态磁盘将磁盘配置信息放在磁盘中,如果是RAID容错系统会被复制到其他动态磁盘上,这样可以利用RAID-1的容错功能,如果某个硬盘损坏,系统将自动调用另一个硬盘的数据,保持数据的完整性。而基本磁盘将配置信息存放在引导区,没有容错功能。
    基本磁盘转换为动态磁盘可以直接进行,但是该过程是不可逆的。要想转回基本磁盘,只有把所有数据全部拷出,然后删除硬盘所有分区后才能转回去。

GPT磁盘与MBR磁盘
    GPT(Globally Unique Identifier Partition Table Format)一种由基于 Itanium 计算机中的可扩展固件接口 (EFI) 使用的磁盘分区架构。与主启动记录 (MBR) 分区方法相比,GPT 具有更多的优点,因为它允许每个磁盘有多达 128 个分区,支持高达 18 千兆兆字节的卷大小,允许将主磁盘分区表和备份磁盘分区表用于冗余,还支持唯一的磁盘和分区 ID (GUID)。
    与支持最大卷为 2 TB (terabytes) 并且与每个磁盘最多有 4 个主分区(或 3 个主分区,1 个扩展分区和无限制的逻辑驱动器)的主启动记录 (MBR) 磁盘分区的样式相比,GUID 分区表 (GPT) 磁盘分区样式支持最大卷为 18 EB (exabytes) 并且每磁盘最多有 128 个分区。与 MBR 分区的磁盘不同,至关重要的平台操作数据位于分区,而不是位于非分区或隐藏扇区。另外,GPT 分区磁盘有多余的主要及备份分区表来提高分区数据结构的完整性。
    在运行带有 Service Pack 1 (SP1) 的 Windows Server 2003 的基于 x86 的计算机和基于 x64 的计算机上,操作系统必须驻留在 MBR 磁盘上。其他的硬盘可以是 MBR 或 GPT。
    在基于 Itanium 的计算机上,操作系统加载程序和启动分区必须驻留在 GPT 磁盘上。其他的硬盘可以是 MBR 或 GPT。
    在单个动态磁盘组中既可以有 MBR,也可以有 GPT 磁盘。也使用将基本 GPT 和 MBR 磁盘的混合,但它们不是磁盘组的一部分。可以同时使用 MBR 和 GPT 磁盘来创建镜像卷、带区卷、跨区卷和 RAID-5 卷,但是 MBR 的柱面对齐的限制可能会使得创建镜像卷有困难。通常可以将 MBR 的磁盘镜像到 GPT 磁盘上,从而避免柱面对齐的问题。可以将 MBR 磁盘转换为 GPT 磁盘,并且只有在磁盘为空的情况下,才可以将 GPT 磁盘转换为 MBR 磁盘。否则数据将发生丢失!!!
    不能在可移动媒体,或者在与群集服务使用的共享 SCSI 或 Fibre Channel 总线连接的群集磁盘上使用 GPT 分区样式

MBR,全称为Master Boot Record,即硬盘的主引导记录。
为了便于理解,一般将MBR分为广义和狭义两种:广义的MBR包含整个扇区(引导程序、分区表及分隔标识),也就是上面所说的主引导记录;而狭义的MBR仅指引导程序而言。
硬盘的0柱面、0磁头、1扇区称为主引导扇区(也叫主引导记录MBR)。它由三个部分组成,主引导程序、硬盘分区表DPT和硬盘有效标志(55AA)。在总共512字节的主引导扇区里主引导程序(boot loader)占446个字节,第二部分是Partition table区(分区表),即DPT,占64个字节,硬盘中分区有多少以及每一分区的大小都记在其中。第三部分是magic number,占2个字节,固定为55AA。
MBR是不属于任何一个操作系统,也不能用操作系统提供的磁盘操作命令来读取它,但可以通过命令来修改和重写,如在minix3里面,可以用命令:installboot -m /dev/c0d0 /usr/mdec/masterboot来把masterboot这个小程序写到mbr里面,masterboot通常用汇编语言来编写。我们也可以用ROM-BIOS中提供的INT13H的2号功能来读出该扇区的内容,也可用软件工具Norton8.0中的DISKEDIT.EXE来读取。
用INT13H的读磁盘扇区功能的调用参数如下:
入口参数:AH=2 (指定功能号)
AL=要读取的扇区数
DL=磁盘号(0、1-软盘;80、81-硬盘)
DH=磁头号
CL高2位+CH=柱面号
CL低6位=扇区号
CS:BX=存放读取数据的内存缓冲地址
出口参数:CS:BX=读取数据存放地址
错误信息:如果出错CF=1 AH=错误代码
用DEBUG读取位于硬盘0柱面、0磁头、1扇区的操作如下:
A>DEBUG
-A 100
XXXX:XXXX MOV AX,0201 (用功能号2读1个扇区)
XXXX:XXXX MOV BX,1000 (把读出的数据放入缓冲区的地址为CS:1000)
XXXX:XXXX MOV CX,0001 (读0柱面,1扇区)
XXXX:XXXX MOV DX,0080 (指定第一物理盘的0磁头)
XXXX:XXXX INT 13
XXXX:XXXX INT 3
XXXX:XXXX (按回车键)
-G=100 (执行以上程序段)
-D 1000 11FF (显示512字节的MBR内容)
在windows操作系统下,例如xp,2003,Vista,windows7,有微软提供的接口直接读写mbr;
FILE * fd=fopen("\\\\.\\PHYSICALDRIVE0","rb+");
char buffer[512];
fread(buffer,512,1,fd);
//then you can edit buffer[512] as your wish......
fseek(fd,0,SEEK_SET); //很重要
fwrite(buffer,512,1,fd); //把修改后的MBR写入到你的机器
fclose(fd); //大功告成
MBR组成
一个扇区的硬盘主引导记录MBR由如图6-15所示的4个部分组成。
·主引导程序(偏移地址0000H--0088H),它负责从活动分区中装载,并运行系统引导程序。
·出错信息数据区,偏移地址0089H--00E1H为出错信息,00E2H--01BDH全为0字节。
·分区表(DPT,Disk Partition Table)含4个分区项,偏移地址01BEH--01FDH,每个分区表项长16个字节,共64字节为分区项1、分区项2、分区项3、分区项4。
·结束标志字,偏移地址01FE--01FF的2个字节值为结束标志55AA,如果该标志错误系统就不能启动。

补充知识:EFI(可扩展固件接口)
    可扩展固件接口(英文名Extensible Firmware Interface 或EFI)是由英特尔,一个主导个人电脑技术研发的公司推出的一种在未来的类PC的电脑系统中替代BIOS的升级方案。BIOS技术的兴起源于IBM PC/AT机器的流行以及第一台由康柏公司研制生产的“克隆”PC。在PC启动的过程中,BIOS担负着初始化硬件,检测硬件功能,以及引导操作系统的责任,在早期,BIOS还提供一套运行时的服务程序给操作系统及应用程序使用。BIOS程序存放于一个掉电后内容不会丢失的只读存储器中,系统加电时处理器的第一条指令的地址会被定位到BIOS的存储器中,便于使初始化程序得到执行。

EFI的产生

    众所周知,英特尔在近二十年来引领以x86系列处理器为基础的PC技术潮流,它的产品如CPU,芯片组等在PC生产线中占据绝对领导的位置。因此,不少人认为这一举动显示了英特尔公司欲染指固件产品市场的野心。事实上,EFI技术源于英特尔安腾处理器(Itanium)平台的推出。安腾处理器是英特尔瞄准服务器高端市场投入近十年研发力量设计产生的与x86系列完全不同的64位新架构。在x86系列处理器进入32位的时代,由于兼容性的原因,新的处理器(i80386)保留了16位的运行方式(实模式),此后多次处理器的升级换代都保留了这种运行方式。甚至在含64位扩展技术的至强系列处理器中,处理器加电启动时仍然会切换到16位的实模式下运行。英特尔将这种情况归咎于BIOS技术的发展缓慢。自从PC兼容机厂商通过净室的方式复制出第一套BIOS源程序,BIOS就以16位汇编代码,寄存器参数调用方式,静态链接,以及1MB以下内存固定编址的形式存在了十几年。虽然由于各大BIOS厂商近年来的努力,有许多新元素添加到产品中,如PnP BIOS,ACPI,传统USB设备支持等等,但BIOS的根本性质没有得到任何改变。这迫使英特尔在开发更新的处理器时,都必须考虑加进使效能大大降低的兼容模式。有人曾打了一个比喻:这就像保时捷新一代的全自动档跑车被人生套上去一个蹩脚的挂档器。
然而,安腾处理器并没有这样的顾虑,它是一个新生的处理器架构,系统固件和操作系统之间的接口都可以完全重新定义。并且这一次,英特尔将其定义为一个可扩展的,标准化的固件接口规范,不同于传统BIOS的固定的,缺乏文档的,完全基于经验和晦涩约定的一个事实标准。基于EFI的第一套系统产品的出现至今已经有五年的时间,如今,英特尔试图将成功运用在高端服务器上的技术推广到市场占有率更有优势的PC产品线中,并承诺在2006年间会投入全力的技术支持。

比较EFI和BIOS

    一个显著的区别就是EFI是用模块化,C语言风格的参数堆栈传递方式,动态链接的形式构建的系统,较BIOS而言更易于实现,容错和纠错特性更强,缩短了系统研发的时间。它运行于32位或64位模式,乃至未来增强的处理器模式下,突破传统16位代码的寻址能力,达到处理器的最大寻址。它利用加载EFI驱动的形式,识别及操作硬件,不同于BIOS利用挂载实模式中断的方式增加硬件功能。后者必须将一段类似于驱动的16位代码,放置在固定的0x000C0000至0x000DFFFF之间存储区中,运行这段代码的初始化部分,它将挂载实模式下约定的中断向量向其他程序提供服务。例如,VGA图形及文本输出中断(INT 10h),磁盘存取中断服务(INT 13h)等等。由于这段存储空间有限(128KB),BIOS对于所需放置的驱动代码大小超过空间大小的情况无能为力。另外,BIOS的硬件服务程序都已16位代码的形式存在,这就给运行于增强模式的操作系统访问其服务造成了困难。因此BIOS提供的服务在现实中只能提供给操作系统引导程序或MS-DOS类操作系统使用。而EFI系统下的驱动并不是由可以直接运行在CPU上的代码组成的,而是用EFI Byte Code编写而成的。这是一组专用于EFI驱动的虚拟机器指令,必须在EFI驱动运行环境(Driver Execution Environment,或DXE)下被解释运行。这就保证了充分的向下兼容性,打个比方说,一个带有EFI驱动的扩展设备,既可以将其安装在安腾处理器的系统中,也可以安装于支持EFI的新PC系统中,而它的EFI驱动不需要重新编写。这样就无需对系统升级带来的兼容性因素作任何考虑。另外,由于EFI驱动开发简单,所有的PC部件提供商都可以参与,情形非常类似于现代操作系统的开发模式,这个开发模式曾使Windows在短短的两三年时间内成为功能强大,性能优越的操作系统。基于EFI的驱动模型可以使EFI系统接触到所有的硬件功能,在操作操作系统运行以前浏览万维网站不再是天方夜谭,甚至实现起来也非常简单。这对基于传统BIOS的系统来说是件不可能的任务,在BIOS中添加几个简单的USB设备支持都曾使很多BIOS设计师痛苦万分,更何况除了添加对无数网络硬件的支持外,还得凭空构建一个16位模式下的TCP/IP协议栈。
一些人认为BIOS只不过是由于兼容性问题遗留下来的无足轻重的部分,不值得为它花费太大的升级努力。而反对者认为,当BIOS的出现制约了PC技术的发展时,必须有人对它作必要的改变。

EFI和操作系统

    EFI在概念上非常类似于一个低阶的操作系统,并且具有操控所有硬件资源的能力。不少人感觉它的不断发展将有可能代替现代的操作系统。事实上,EFI的缔造者们在第一版规范出台时就将EFI的能力限制于不足以威胁操作系统的统治地位。首先,它只是硬件和预启动软件间的接口规范;其次,EFI环境下不提供中断的访问机制,也就是说每个EFI驱动程序必须用轮询的方式来检查硬件状态,并且需要以解释的方式运行,较操作系统下的驱动效率更低;再则,EFI系统不提供复杂的存储器保护功能,它只具备简单的存储器管理机制,具体来说就是指运行在x86处理器的段保护模式下,以最大寻址能力为限把存储器分为一个平坦的段,所有的程序都有权限存取任何一段位置,并不提供真实的保护服务。当EFI所有组件加载完毕时,系统可以开启一个类似于操作系统Shell的命令解释环境,在这里,用户可以调入执行任何EFI应用程序,这些程序可以是硬件检测及除错软件,引导管理,设置软件,操作系统引导软件等等。理论上来说,对于EFI应用程序的功能并没有任何限制,任何人都可以编写这类软件,并且效果较以前MS-DOS下的软件更华丽,功能更强大。一旦引导软件将控制权交给操作系统,所有用于引导的服务代码将全部停止工作,部分运行时代服务程序还可以继续工作,以便于操作系统一时无法找到特定设备的驱动程序时,该设备还可以继续被使用。

EFI的组成

一般认为,EFI由以下几个部分组成:
1. Pre-EFI初始化模块
2. EFI驱动执行环境
3. EFI驱动程序
4. 兼容性支持模块(CSM)
5. EFI高层应用
6. GUID 磁盘分区


    在实现中,EFI初始化模块和驱动执行环境通常被集成在一个只读存储器中。Pre-EFI初始化程序在系统开机的时候最先得到执行,它负责最初的CPU,主桥及存储器的初始化工作,紧接着载入EFI驱动执行环境(DXE)。当DXE被载入运行时,系统便具有了枚举并加载其他EFI驱动的能力。在基于PCI架构的系统中,各PCI桥及PCI适配器的EFI驱动会被相继加载及初始化;这时,系统进而枚举并加载各桥接器及适配器后面的各种总线及设备驱动程序,周而复始,直到最后一个设备的驱动程序被成功加载。正因如此,EFI驱动程序可以放置于系统的任何位置,只要能保证它可以按顺序被正确枚举。例如一个具PCI总线接口的ATAPI大容量存储适配器,其EFI驱动程序一般会放置在这个设备的符合PCI规范的扩展只读存储器(PCI Expansion ROM)中,当PCI总线驱动被加载完毕,并开始枚举其子设备时,这个存储适配器旋即被正确识别并加载它的驱动程序。部分EFI驱动程序还可以放置在某个磁盘的EFI专用分区中,只要这些驱动不是用于加载这个磁盘的驱动的必要部件。在EFI规范中,一种突破传统MBR磁盘分区结构限制的GUID磁盘分区系统(GPT)被引入,新结构中,磁盘的分区数不再受限制(在MBR结构下,只能存在4个主分区),并且分区类型将由GUID来表示。在众多的分区类型中,EFI系统分区可以被EFI系统存取,用于存放部分驱动和应用程序。很多人担心这将会导致新的安全性因素,因为EFI系统比传统的BIOS更易于受到计算机病毒的攻击,当一部分EFI驱动程序被破坏时,系统有可能面临无法引导的情况。实际上,系统引导所依赖的EFI驱动部分通常都不会存放在EFI的GUID分区中,即使分区中的驱动程序遭到破坏,也可以用简单的方法得到恢复,这与操作系统下的驱动程序的存储习惯是一致的。CSM是在x86平台EFI系统中的一个特殊的模块,它将为不具备EFI引导能力的操作系统提供类似于传统BIOS的系统服务。

EFI的发展

    英特尔无疑是推广EFI的积极因素,近年来由于业界对其认识的不断深入,更多的厂商正投入这方面的研究。包括英特尔,AMD在内的一些PC生产厂家联合成立了联合可扩展固件接口论坛,它将在近期推出第一版规范。这个组织将接手规划EFI发展的重任,并将英特尔的EFI框架解释为这个规范的一个具体实现。另外,各大BIOS提供商如Phoenix, AMI等,原先被认为是EFI发展的阻碍力量,现在也不断的推出各自的解决方案。分析人士指出,这是由于BIOS厂商在EFI架构中重新找到了诸如Pre-EFI启动环境之类的市场位置,然而,随着EFI在PC系统上的成功运用,以及英特尔新一代芯片组的推出,这一部分市场份额将会不出意料的在英特尔的掌控之中。

关于UEFI
    UEFI中图形化的硬件设置界面Extensible Firmware Interface(EFI,可扩展固件接口)是 Intel 为全新类型的 PC 固件的体系结构、接口和服务提出的建议标准。其主要目的是为了提供一组在 OS 加载之前(启动前)在所有平台上一致的、正确指定的启动服务,被看做是有近20多年历史的PC BIOS的继任者。
由于电脑教育普及,很多人都知道BIOS就是Basic Input/Output System,翻成中文是“基本输入/输出系统”,是一种所谓的“固件”,负责在开机时做硬件启动和检测等工作,并且担任操作系统控制硬件时的中介角色。
然而,那些都是过去DOS 时代的事情,自从Windows NT出现,Linux 开始崭露头角后,这些操作系统已将过去需要通过BIOS完成的硬件控制程序放在操作系统中完成,不再需要调用BIOS功能。一般来说,当今所谓的“电脑高手”,多半是利用BIOS来对硬件性能做些超频调校,除了专业人士外,鲜有人再利用 BIOS 进行底层工作。
因为硬件发展迅速,传统式(Legacy)BIOS 成为进步的包袱,现在已发展出最新的EFI(Extensible Firmware Interface)可扩展固件接口,以现在传统 BIOS 的观点来说,未来将是一个“没有特定 BIOS”的电脑时代。
UEFI是由EFI1.10为基础发展起来的,它的所有者已不再是Intel,而是一个称作Unified EFI Form(www.uefi.org)的国际组织,贡献者有Intel,Microsoft,AMI,等几个大厂,属于open source,目前版本为2.1。与legacy BIOS 相比,最大的几个区别在于:
1. 编码99%都是由C语言完成;
2. 一改之前的中断、硬件端口操作的方法,而采用了Driver/protocal的新方式;
3. 将不支持X86模式,而直接采用Flat mode(也就是不能用DOS了,现在有些 EFI 或 UEFI 能用是因为做了兼容,但实际上这部分不属于UEFI的定义了);
4. 输出也不再是单纯的二进制code,改为Removable Binary Drivers;
5. OS启动不再是调用Int19,而是直接利用protocol/device Path;
6. 对于第三方的开发,前者基本上做不到,除非参与BIOS的设计,但是还要受到ROM的大小限制,而后者就便利多了。
UEFI将是近3年的趋势,到时候对于PC的利用以及维护都将步入一个新的时代。
[编辑本段]UEFI结构
uEFI概念根据UEFI概念图的结构,我们将把uEFI概念划为两部分:uEFI的实体 (uEFI Image)跟平台初始化框架。
uEFI的实体-uEFI Image(图中蓝框围起部分)
根据uEFI规范定义,uEFI Image包含三种:uEFI Applications, OS Loaders and uEFI Drivers。
uEFI Applications是硬件初始化完,操作系统启动之前的核心应用,比如:启动管理、BIOS设置、uEFI Shell、诊断程式、调度和供应程式、调试应用...等等
OS Loaders是特殊的uEFI Application,主要功能是启动操作系统并退出和关闭uEFI应用。
uEFI Drivers是提供设备间接口协议,每个设备独立运行提供设备版本号和相应的参数以及设备间关联,不再需要基于操作系统的支持。
启动队列
平台初始化框架
uEFI框架主要包含两部分,一是PEI(EFI预初始化),另一部分是驱动执行环境 (DXE)。
PEI主要是用来检测启动模式、加载主存储器初始化模块、检测和加载驱动执行环境核心。
DXE是设备初始化的主要环节,它提供了设备驱动和协议接口环境界面。

硬盘将MBR分区转换成GPT分区有什么好处?

我们的电脑想要快速开机,需要具备三个条件:第一是主板支持UEFI,二是系统支持UEFI(win7/Win8),最后就硬盘需要采用GPT分区。

    GPT分区全名为Globally Unique Identifier Partition Table Format,即全局唯一标示磁盘分区表格式。GPT还有另一个名字叫做GUID分区表格式,我们在许多磁盘管理软件中能够看到这个名字。而GPT也是 UEFI所使用的磁盘分区格式。

硬盘将MBR分区转换成GPT分区有什么好处?

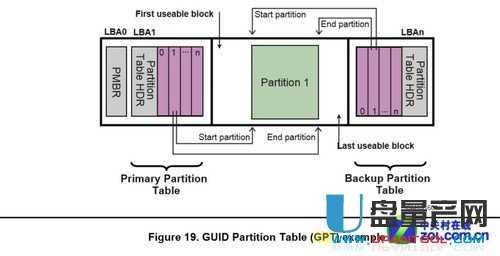

GUID分区表模型

    GPT分区的一大优势就是针对不同的数据建立不同的分区,同时为不同的分区创建不同的权限。就如其名字一样,GPT能够保证磁盘分区的GUID唯一性,所 以GPT不允许将整个硬盘进行复制,从而保证了磁盘内数据的安全性。想比与我们目前通常使用的MBR分区,GPT本身就有着得天独厚的优势。

硬盘将MBR分区转换成GPT分区有什么好处?

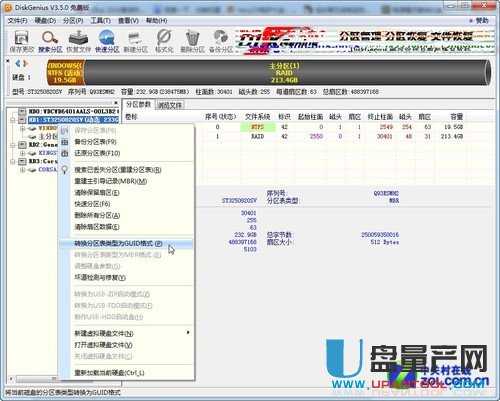

使用磁盘工具可以很方便地将磁盘转换成GPT(GUID)格式

    GPT分区的创建或者更改其实并不麻烦,但是一块硬盘如果想从MBR分区转换成GPT分区的话,就会丢失硬盘内的所有数据。所以我们在更改硬盘分区格式之 前需要先将硬盘备份,然后使用Windows自带的磁盘管理功能或者使用DiskGenius等磁盘管理软件就可以轻松地将硬盘转换成GPT(GUID) 格式,转换完成后,我们就可以真正开始系统的安装过程了。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

 我平时每天都要浏览张大妈好几次,每次看到推荐的笔记本优惠信息及固态硬盘SSD的咨询,都会仔细的看上一看,因为产生打算换机的想法已经很久了,可是仔细想一想,自己平时使用笔记本时间不多,不玩游戏,也不要求秒开机,所以我决定还是使用我11年购买的宏基老机再“向天再借500年”吧,先不换了,实用为主,不追求快、高科技了。

   自进入3月份,济南的天气就一直不错,更是在3月5号到了20度,估计一眨眼夏天就来了。随着温度的不断提升,在看电影时,我的笔记本自3月4日起就开始自动关机,基本每天2至3次,刚开始我以为硬盘坏了,因为关机后,按电源键,开机指示灯亮一下就不亮了,后来发现等上一会又能开机了,这种情况连续出现了2天。我想既然硬件没有问题,我还是先除除尘、换新的CPU导热硅脂吧!下面就将我的拆机及加内存条的过程逐一列出。

一、准备工作

确定工作内容:除尘、加内存条。

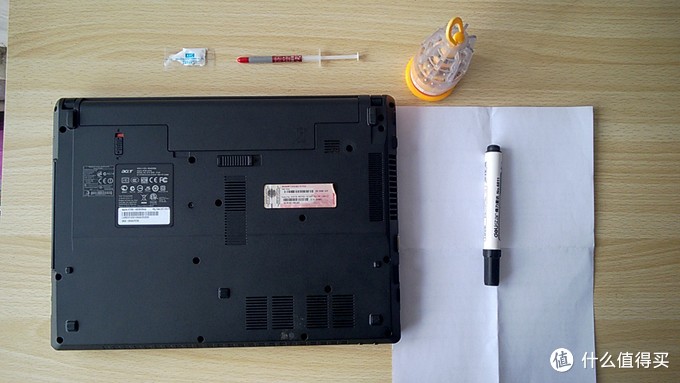

工具:螺丝刀、CPU导热硅脂、牙刷(除尘使用)、A4纸、记号笔(拆卸螺钉使用)。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

二、风扇除尘

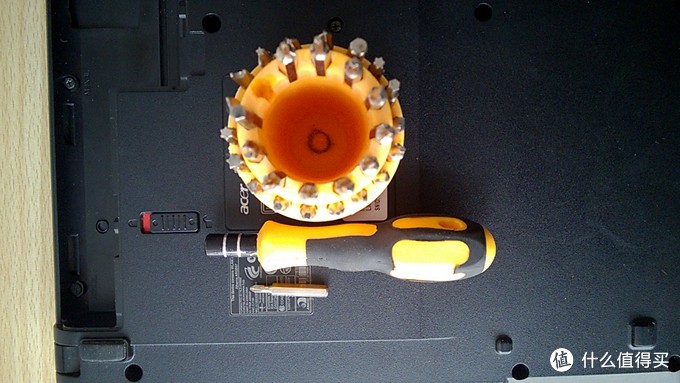

   首先拆机,为了能更快的拆开后该,一定要准备可以选择的螺丝刀装工具,一般10元钱左右。在淘宝随便找了一个,大家可自行选择。

   拆卸笔记本D面很快,选择好匹配的螺丝钉就可快速的完成卸载,但是由于笔记本D面的螺钉品种多、个数多且数量不一,为了能快速高效准确的完成D面的安装,建议大家找一张A4纸,在拆卸螺钉的时候将卸下的每一个螺钉对比着它在D面的位置,插在A4纸的相应的位置,这样保证在安装螺钉不会用错型号。

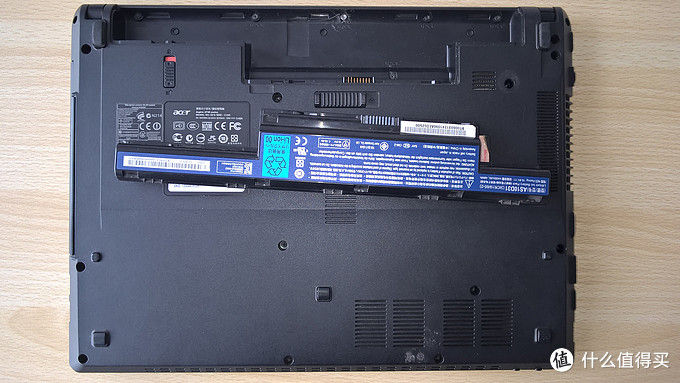

   首先取下笔记本电池,并按住开机键2-3s,放一放余电,防止后续出现带电问题。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

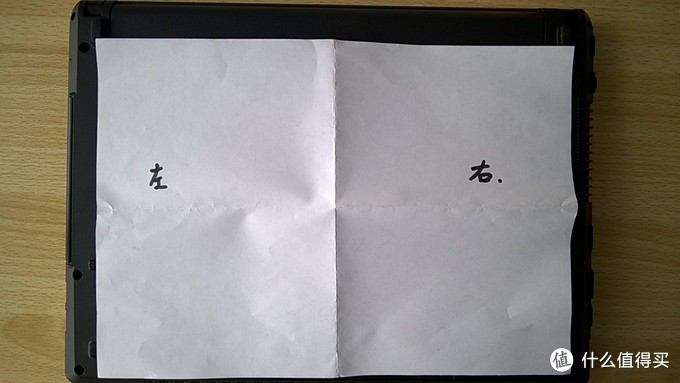

接着用记号笔在纸张的一面标明纸张的方向,确保螺钉的正确安装。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

然后选择好螺丝刀,开始拆卸后盖。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

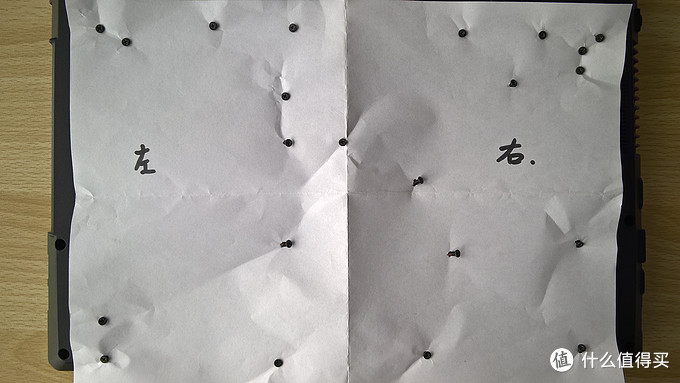

这是拆卸完的螺钉插在A4纸上的图片,密密麻麻的,建议使用此方法,否则后面的安装可能会出现因为上错螺钉的问题。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

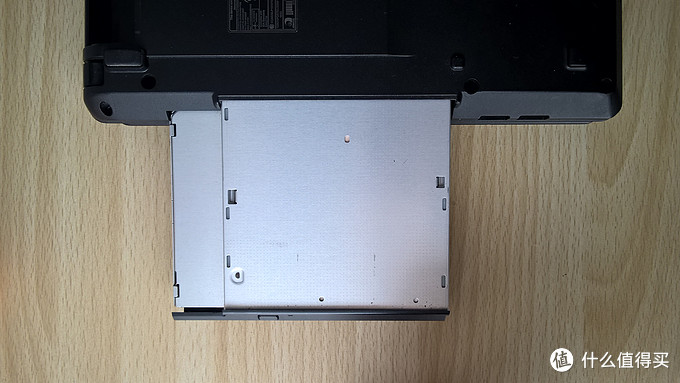

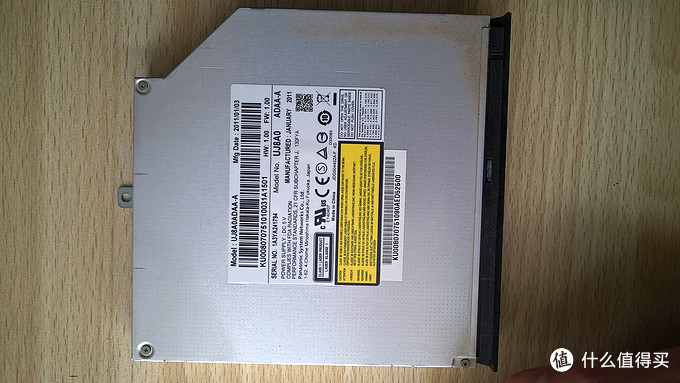

拆卸完成后,先将光驱顺着正常使用时光盘进入光驱的反方向,平直的将光驱取出,并安全放置。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录



宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

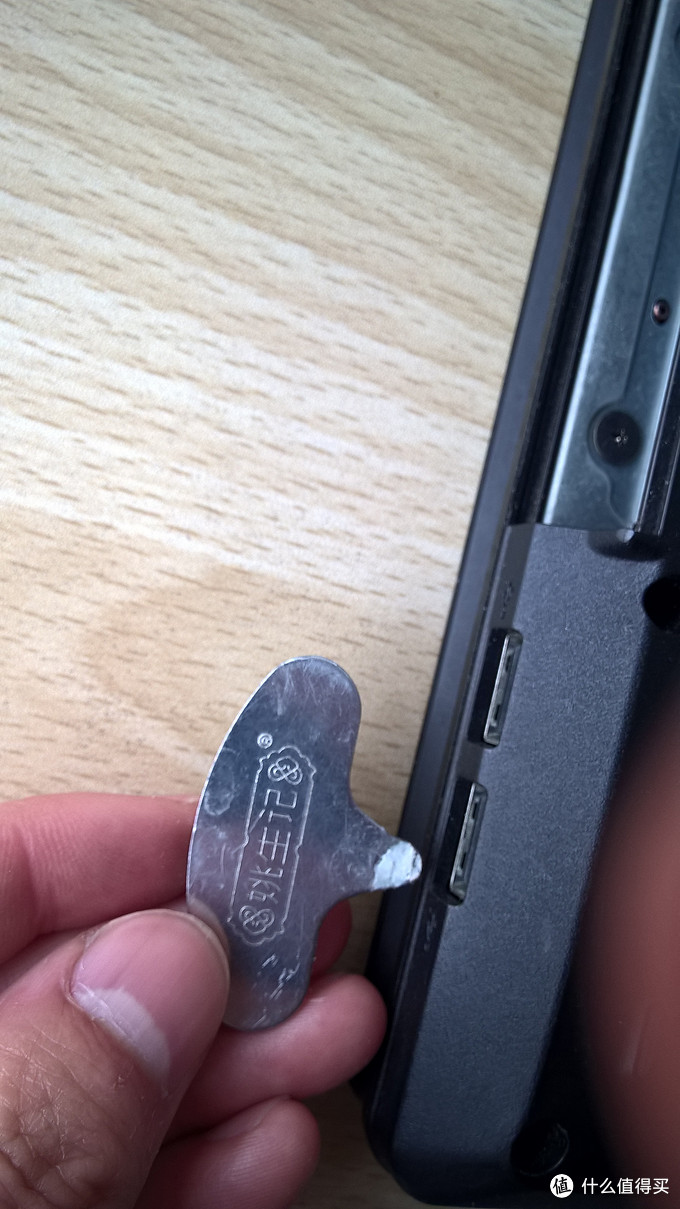

接下来就是开启D面后盖了,因为我的笔记本已经被我拆过好几次了,所以拆卸起来加容易些。不同笔记本的后盖的卡扣的位置与力度,大家在拆卸的时候不要着急,慢慢的多试几次,总会找到快速的方法的。我以前就是使用大拇指的指甲的,但是这次在拆卸之前刚把指甲剪了,所以我使用了剥核桃和夏威夷坚果的铁片进行拆翘。当然还是要轻轻的,因为这东西是铁的,很容易把塑料的笔记本边框翘变形的。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

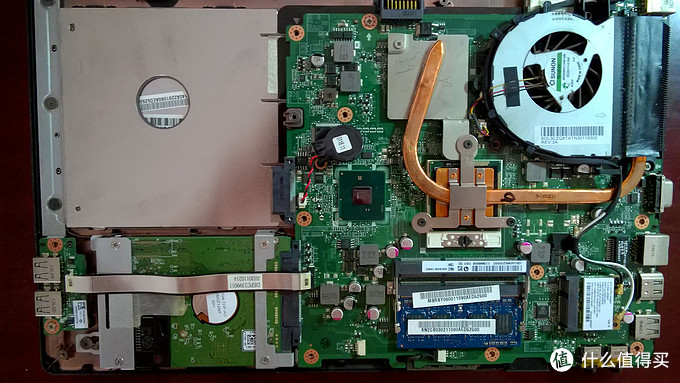

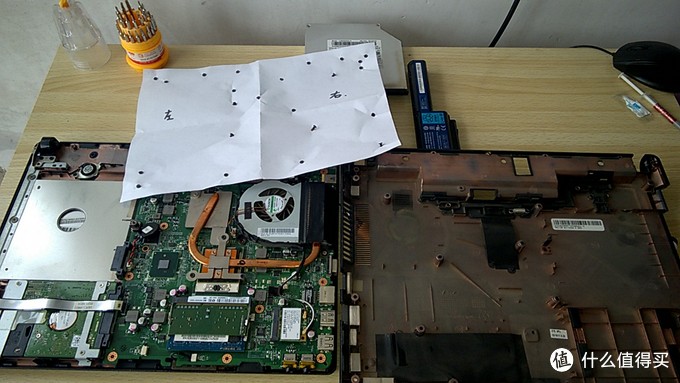

终于完成了。哈哈,看到了内部结构。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

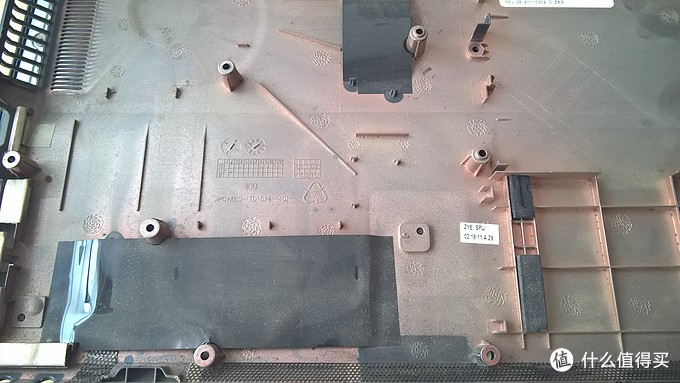

先来看看后盖上吧,灰尘真不少,估计早就该清理了。用牙刷把每个部位都刷一刷吧,好不容易拆一次的。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

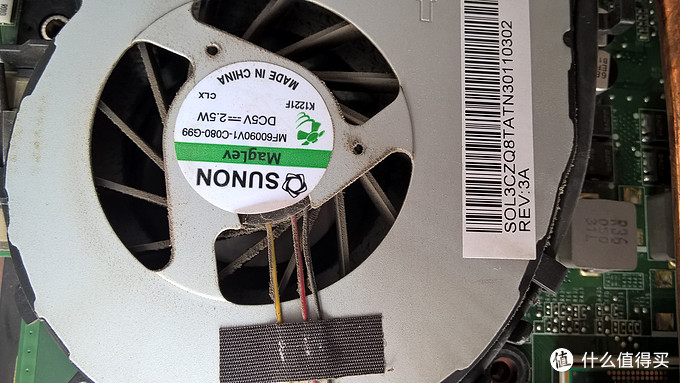

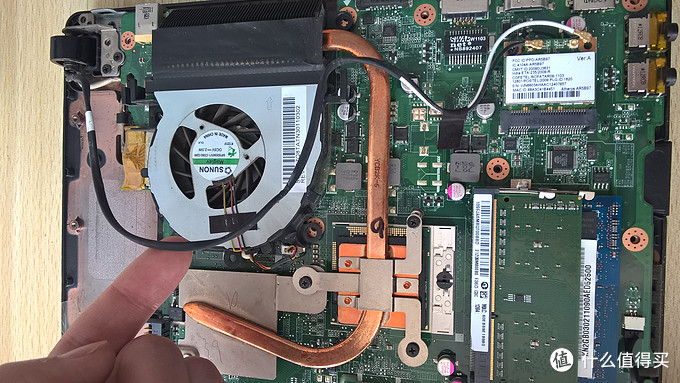

在拆卸风扇钱先来看看灰尘情况。不仅扇叶上灰尘多,就连风扇的电源线上面灰尘都不少了。难怪本本老是自动关机呢。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

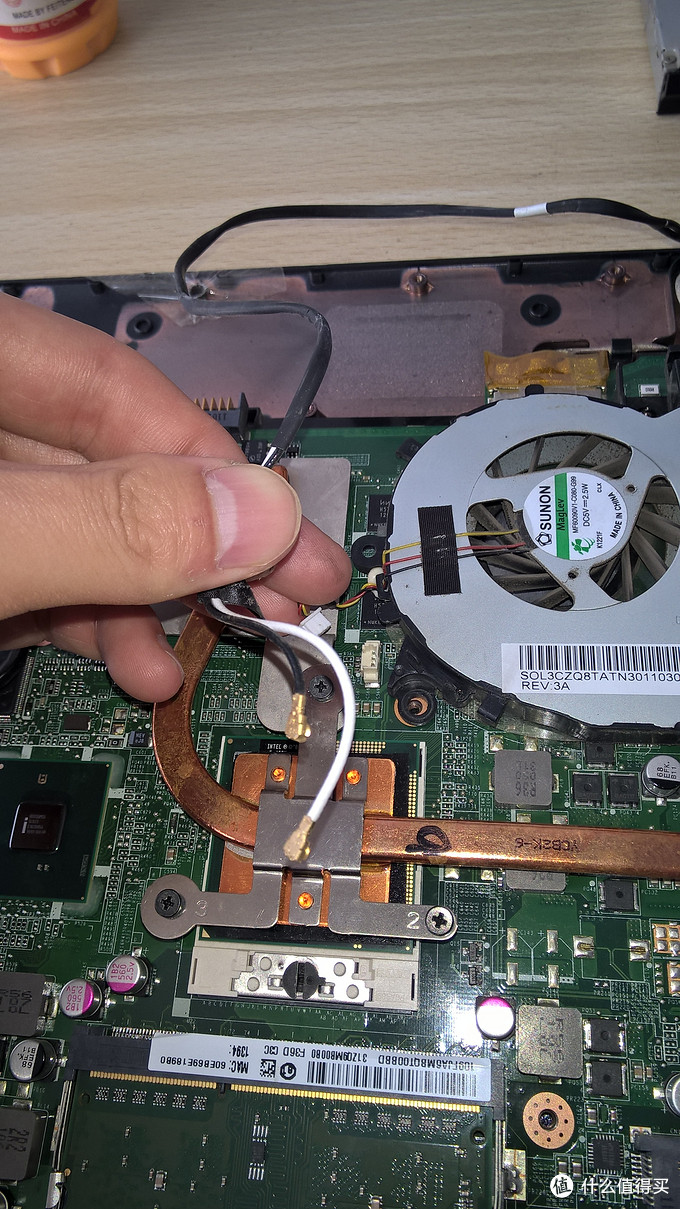

接下来拆风扇,首先将无线网卡的连线与风扇的电源接头拔掉。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

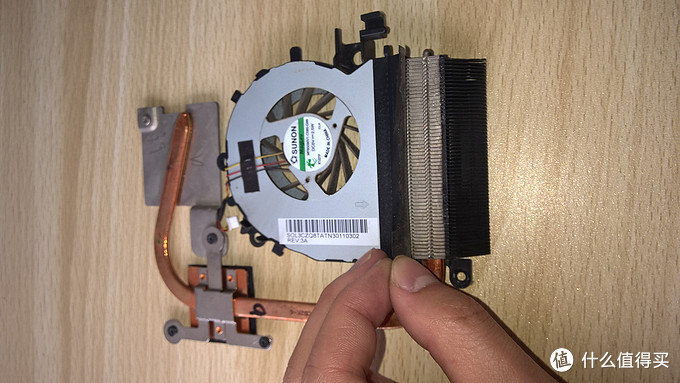

然后拆下风扇的固定螺钉,另外由于风扇是和铜管的散热口相连的,还要将CPU、显卡上方的散热金属片的固定螺钉拆下,然后才能将风扇取下。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

接着将风扇与铜管的散热口相连的黑色胶带撕开,将2者分离。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录



宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

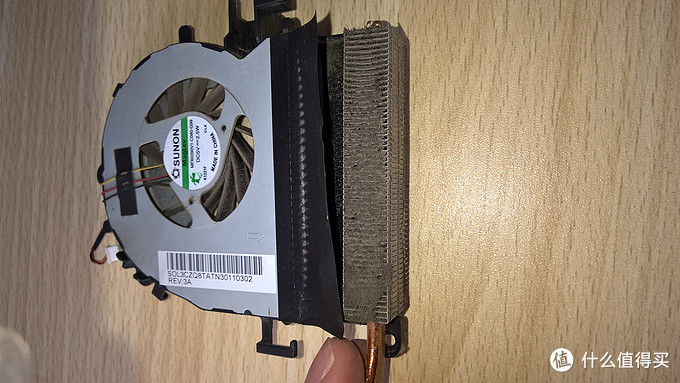

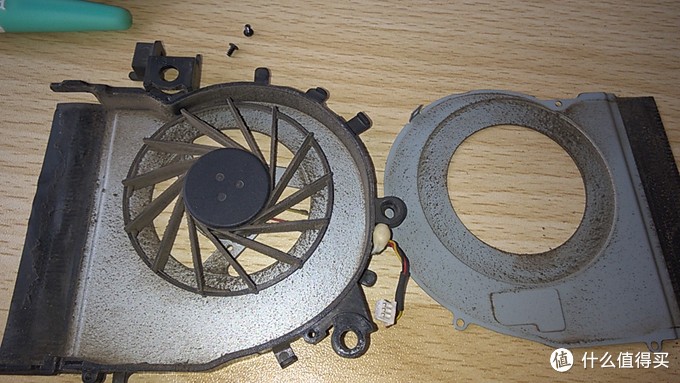

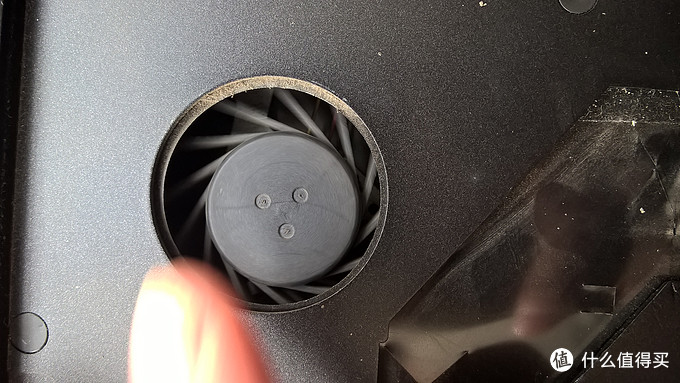

看到上图散热片出风口的灰尘了吗?灰尘太多,已将出风口堵住,造成热风不能吹出。看来这次的拆解很有必要啊!用旧牙刷仔细的刷一刷,将灰尘一刷打尽,还我顺畅风口来。然后拆开风扇,对风扇扇叶上的灰尘进行清理。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

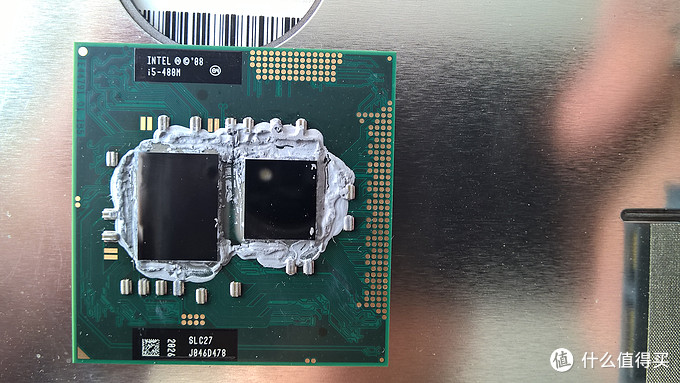

在更换前,先把cpu卸载下来,看一看吧。看看这颗大脑的样子。拆卸cpu的时候要小心,轻拿轻放,一定要保证他的完好,否则该电脑就完了。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

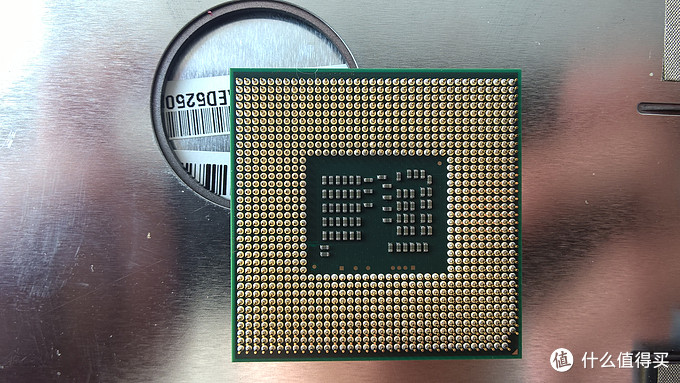

密密麻麻的针脚。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

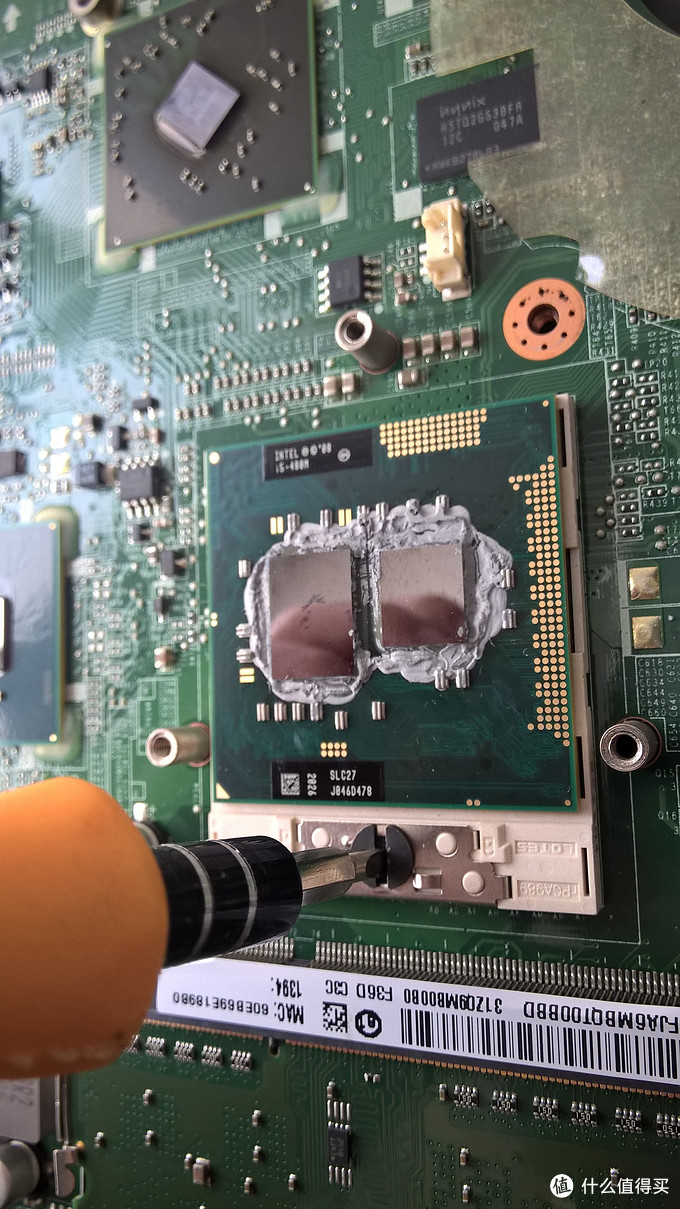

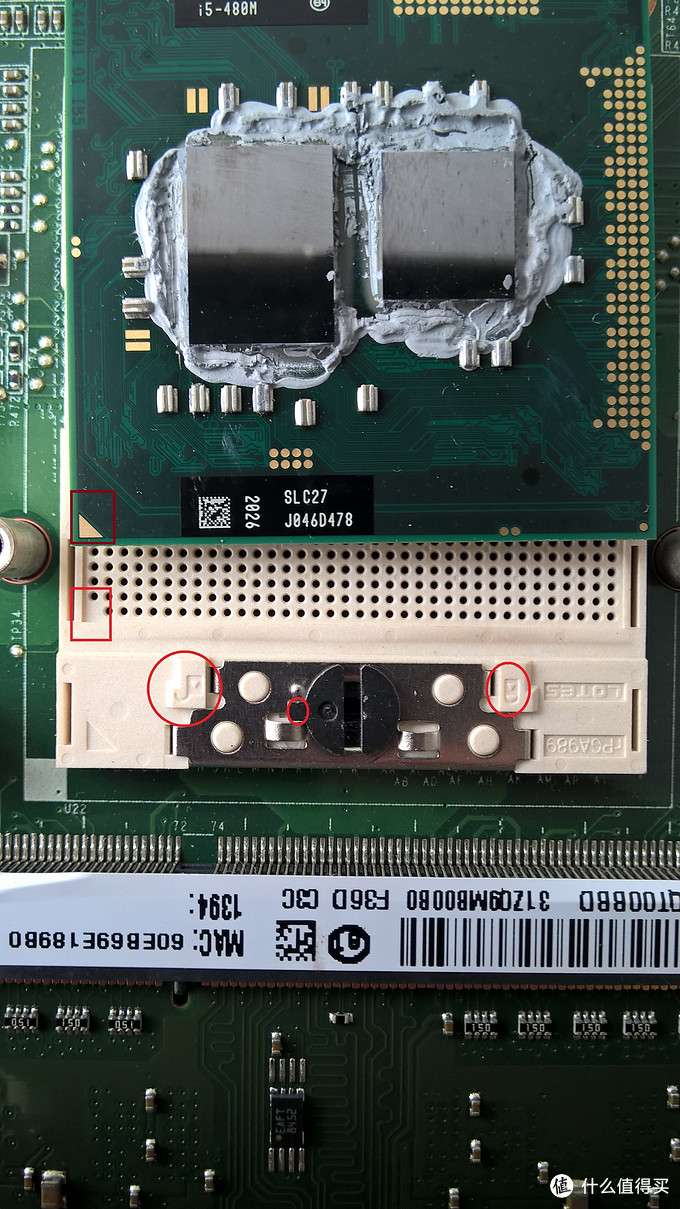

安装cpu时,要先确定它的安装方向,确保无误才能锁紧。安装时,将带有三角标识的一端与cpu底座缺一针孔的一角对齐即可,就是下面的2个红色方框内标识的地方,cpu放置后,使用“一“字螺丝刀将cpu锁的指针顺时针转道带有锁紧标识的位置,如下图红色圆框所示。宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

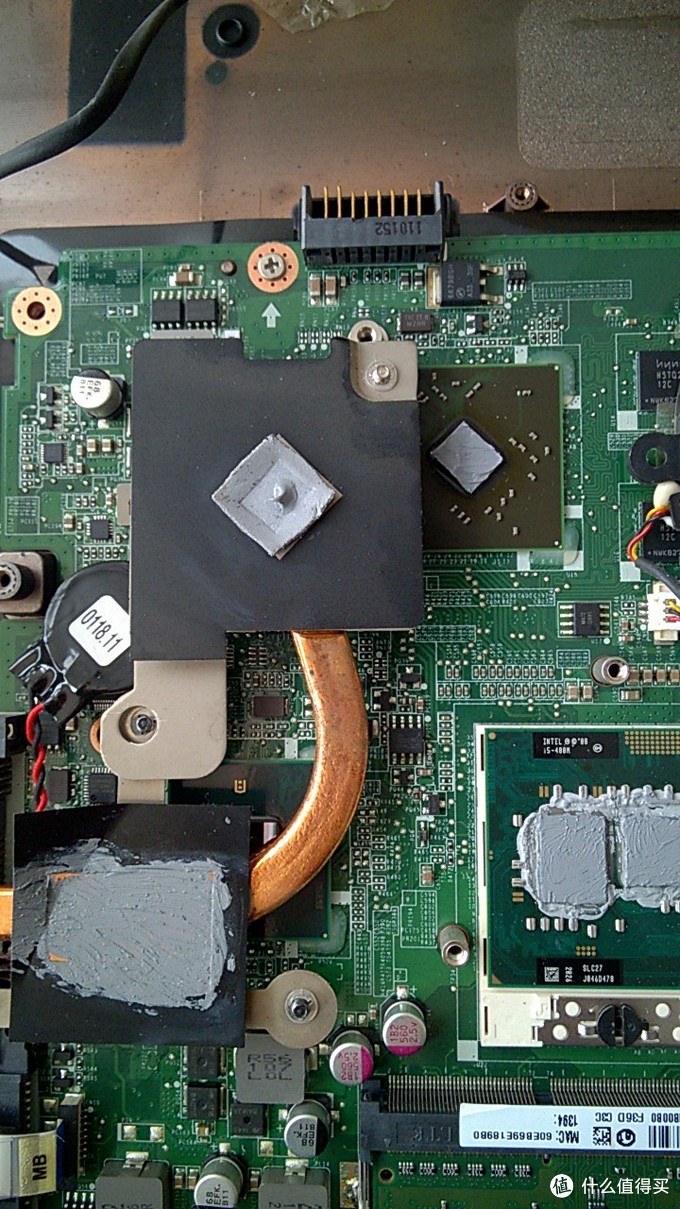

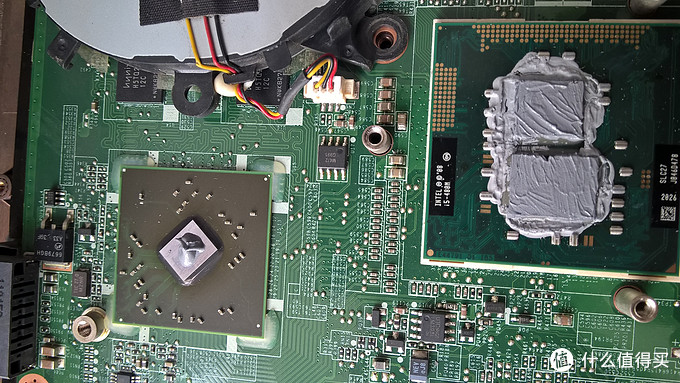

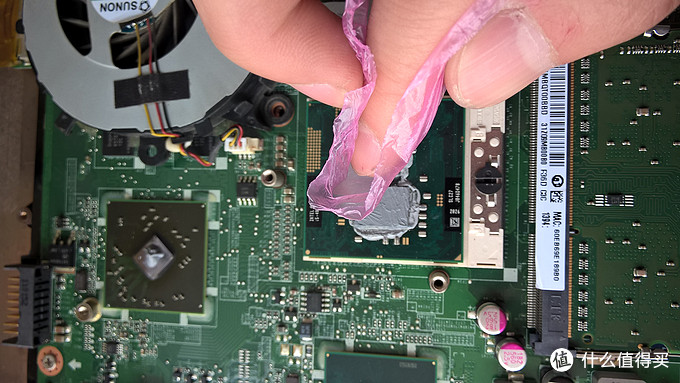

下面就是用手纸慢慢的、轻轻的将cpu、显卡表面的旧的导热硅脂擦除,并进行新导热硅脂的更换。为了防止手上沾有硅脂,我使用了塑料袋子套在手指上了。在涂抹硅脂时,尽可能的涂抹的均匀、等厚。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录



宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

散热铜管那一侧也要涂抹的。当然我为了省事,显卡上的硅脂没有涂抹,因为安装的时候由于螺钉的压力,会将硅脂压平。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

然后组装上就可以了。在拧紧cpu、显卡散热铜片的螺钉时,不要太过用力,防止压坏cpu、显卡。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

三、加装内存条

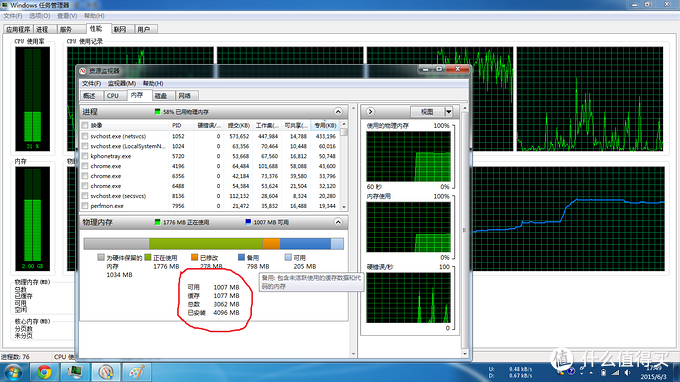

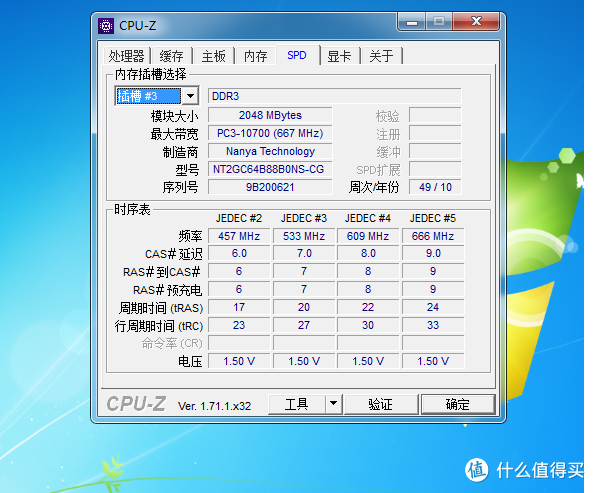

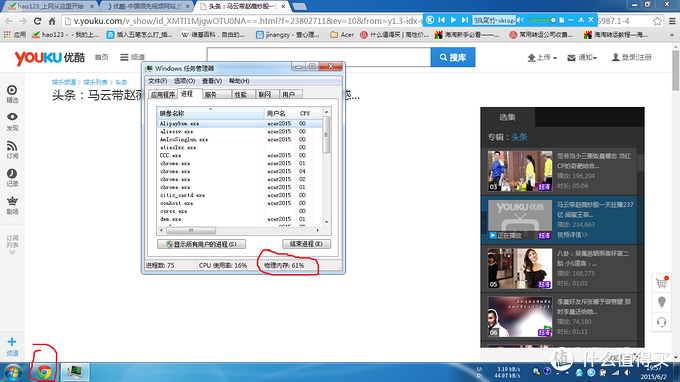

电脑自带的内存是南亚的2G的,在使用时,打开qq、谷歌浏览器后,多开几个窗口内存就直接到91%了,反应速度直接就满下来了。为了更快的冲浪,一定要加内存。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

当然内存条的添加很简单,购买相同频率、电压的内存条安装上就可。

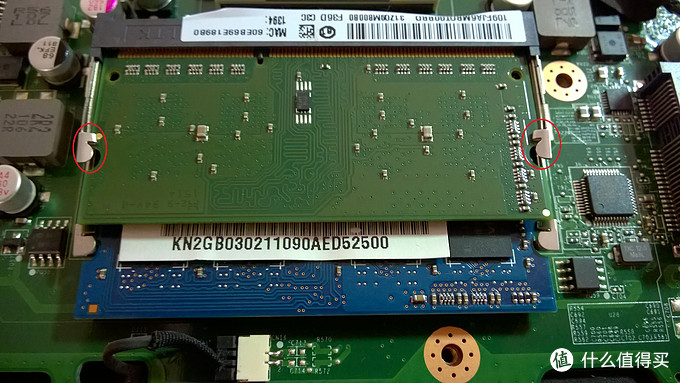

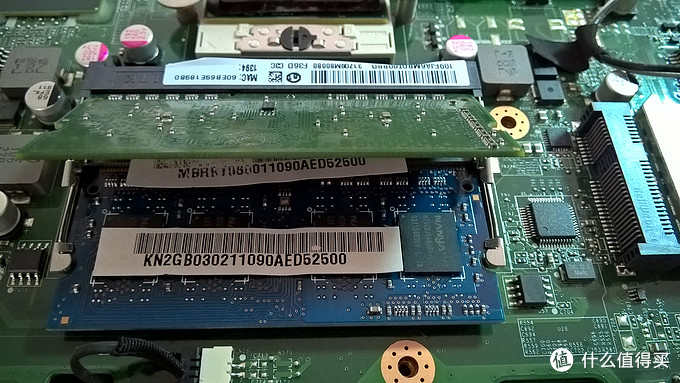

首先要先将新的内存条插到槽中,然后轻轻的往下按压,同时慢慢的将内存条向内存槽中推进,直到内存条的锁紧扣突出来即可。如下图中红色圆圈框中的卡扣。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录



宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

安装完成,是不是很easy。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

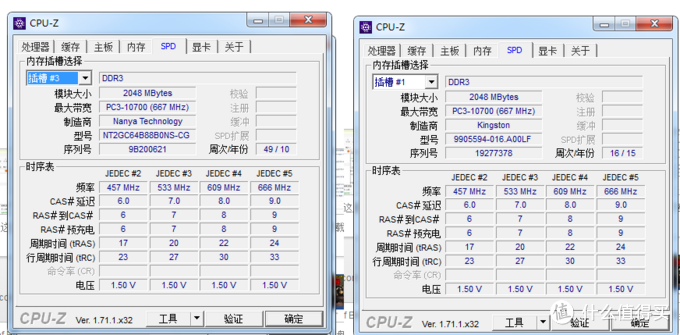

之前之后的对比。



宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

四、收尾、测试

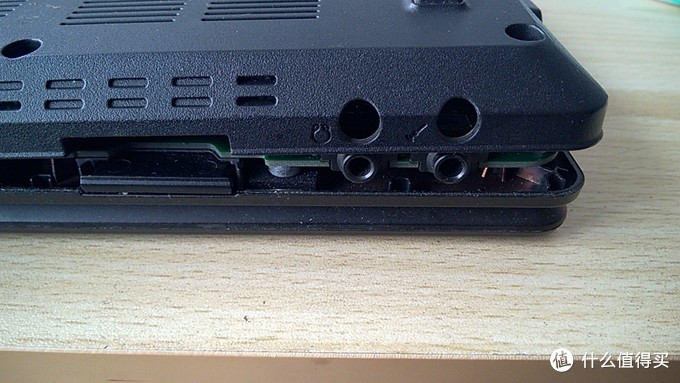

安装完成后就是将笔记本的D盖安装上了。安装的时候,要先安装麦克风、耳机口的一角,然后再安装其他位置。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

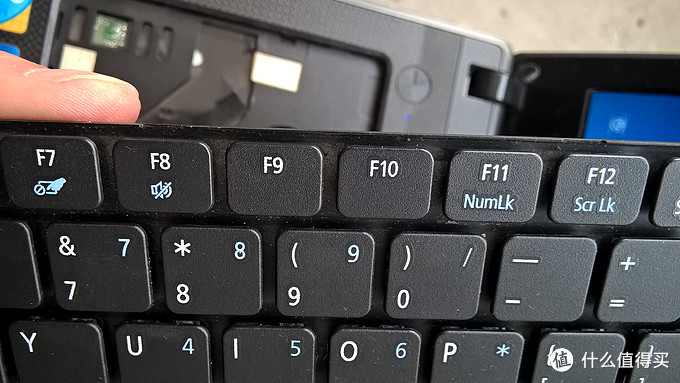

好不容易拆一次的,一并把键盘也清理了吧。将键盘拆下,用牙刷将键盘按键之间的灰尘除净。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

拆下键盘,可以看到风扇一角了,清理后还是很干净的。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

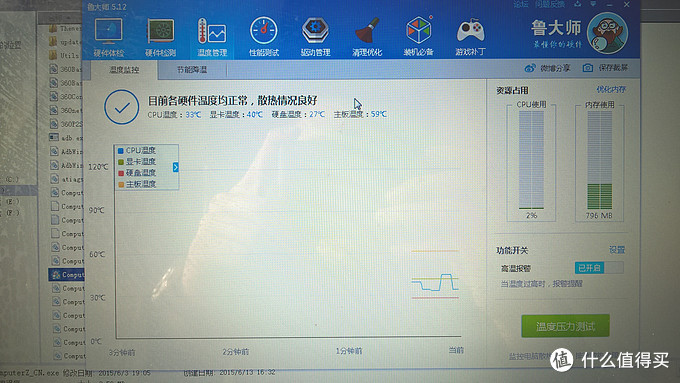

开机看一看,温度有没有改善啊!开机cpu 33度,显卡 40度,硬盘 27度,主板 59度。效果明显。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

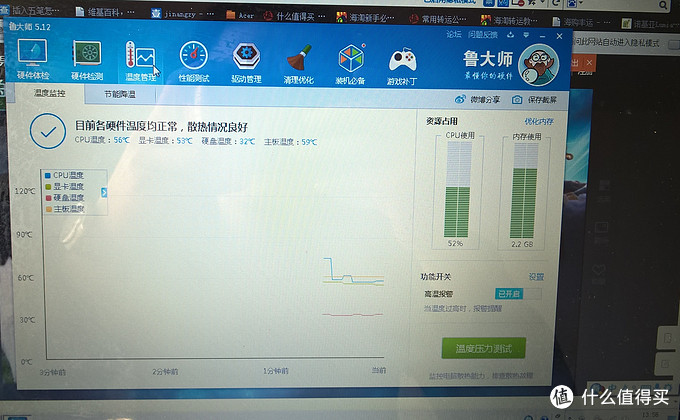

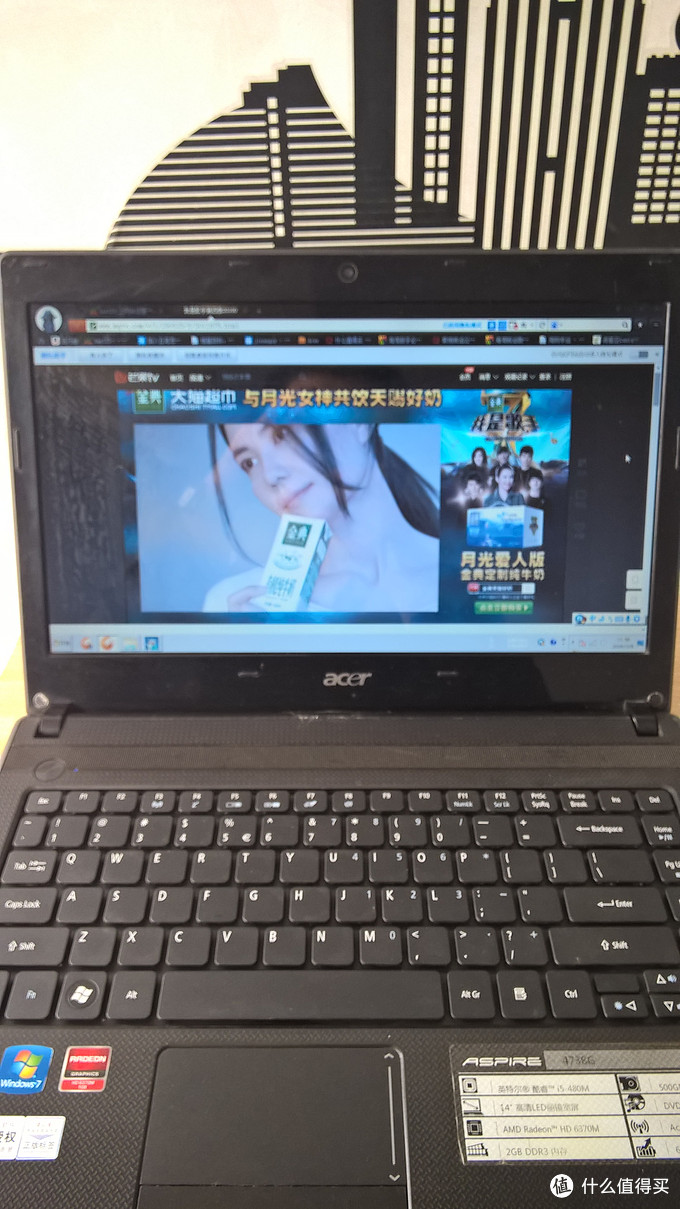

播放视频看一看,菲姐的广告怎么也要看完啊!cpu 56度,显卡 53度,硬盘 32度,主板 59度.可以接受。功夫没有白费啊!再也不用再看电影到高潮时自动关机了,风扇的声音也小多了。

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录

宏基5年笔记本除尘、换CPU导热硅脂、内存升级记录


完!谢谢阅读。
